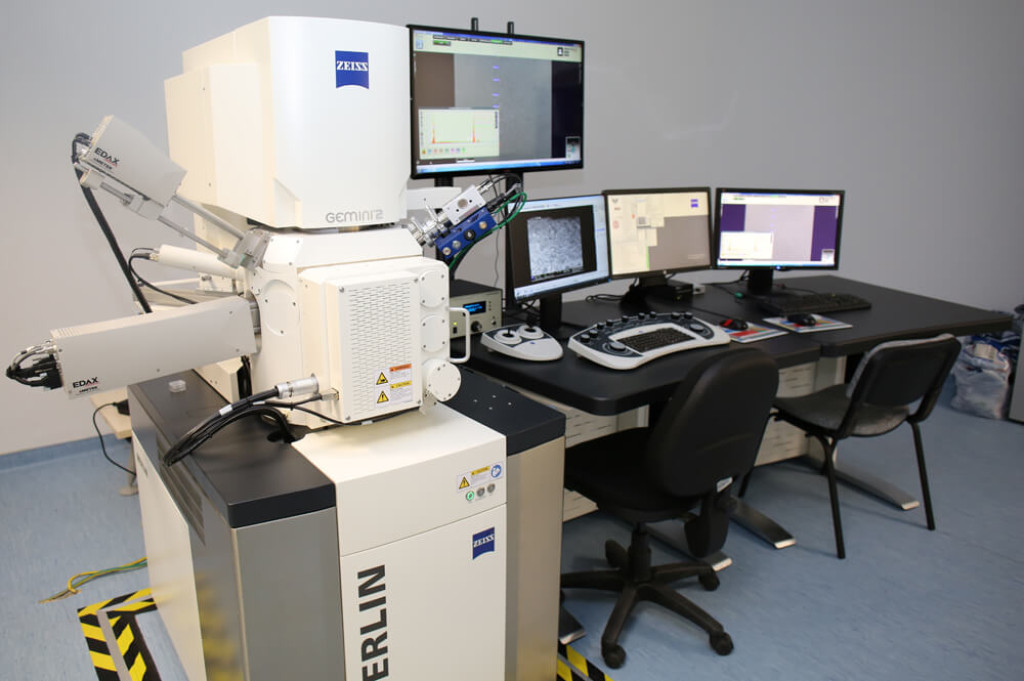

ZEISS MERLIN Taramalı Elektron Mikroskobu
Zeiss Merlin, yüksek çözünürlüklü taramalı elektron mikroskobu, malzeme bilimi için çok yönlü bir elektron ışını karakterizasyon aracıdır. Lens içi ikincil elektron dedektörü ile yüksek çözünürlüklü ikincil elektron görüntüleme yeteneğine sahiptir. Ayrıca elektron geçirgen ince film örneklerini çalışma için bir taramalı transmisyon elektron mikroskobu (STEM) dedektörü bulunmaktadır. 3D yüzey topografisini yeniden yapılandırmak için bir yazılım mevcuttur. X-ışını mikroanalizi ve elementel haritalama için bir EDS ve kristalografik doku çalışması için bir EBSD içerir.
| Özellikler |
|---|
Çözünürlük: ~0.6 nm (30 kV ve FEG filament ile) |
Numune haznesi: 330 mm çap, 270 mm yükseklik |
Analitik çalışma mesafesi: 8.5 mm |
Büyütme aralığı: Polaroid görüntü formatına göre 12x - 2.000.000x |
Hızlandırma gerilimi: 0.02 kV - 30 kV |
| Kabiliyetler |
|---|
Morfolojik analiz |
İç yapı analizi |
Kırılma yüzeyi ve çatlak analizi |
Yüzey element analizi |
Bölgesel kimyasal element haritalama |
EBSD analizi |
Yüzey kaplama kalınlığı ve karakterizasyonu |
